衝撃応答スペクトル モジュール

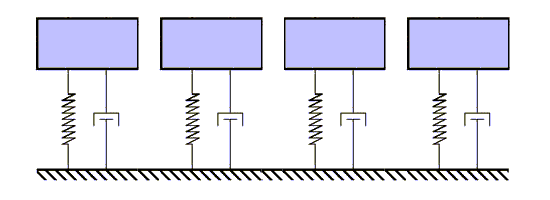

衝撃応答スペクトル(Shock Response Spectrum、SRS )モジュールは、一定の減衰比で、種々の固有振動数を持つ、１自由度(SDOF)のスプリング・ダシュポット　サブシステムとして機械コンポネントをモデリングする際に使用されます。個々のスプリング・ダシュポット　モデルは、２次線形モデルとして考えられ、かつデジタル・ドメインに変換されます。各スプリング・ダシュポット　モデルの絶対最大応答値が、対応する固有振動数対するSRSの結果として返されます。すべての固有振動数に対する絶対最大応答値のプロットが、衝撃応答（SRS）スペクトルとなります。

マルチ解析法

SRSを計算するために、各アナログ第２次スプリング・ダシュポット　サブシステムは、デジタル・ドメインに変換されます。DADiSP/SRSモジュールは、この変換を行なうために次の３種類の業界標準の手法をサポートしています。インパルス・インバリアント法は、アナログ・システムとデジタル・モデルのインパルス応答を一致させます。ランプ・インバリアント法(Smallwood) は、最も一般的なアプローチで、アナログ・システムとデジタル・モデルのランプ応答を一致させます。また、バイリニアー変換法は、周波数応答と一致します。さらに、スプリング・ダシュポット　ネットワーク用の減衰比とQファクターは、指定することができます。

オクターブ／線形　固有振動数

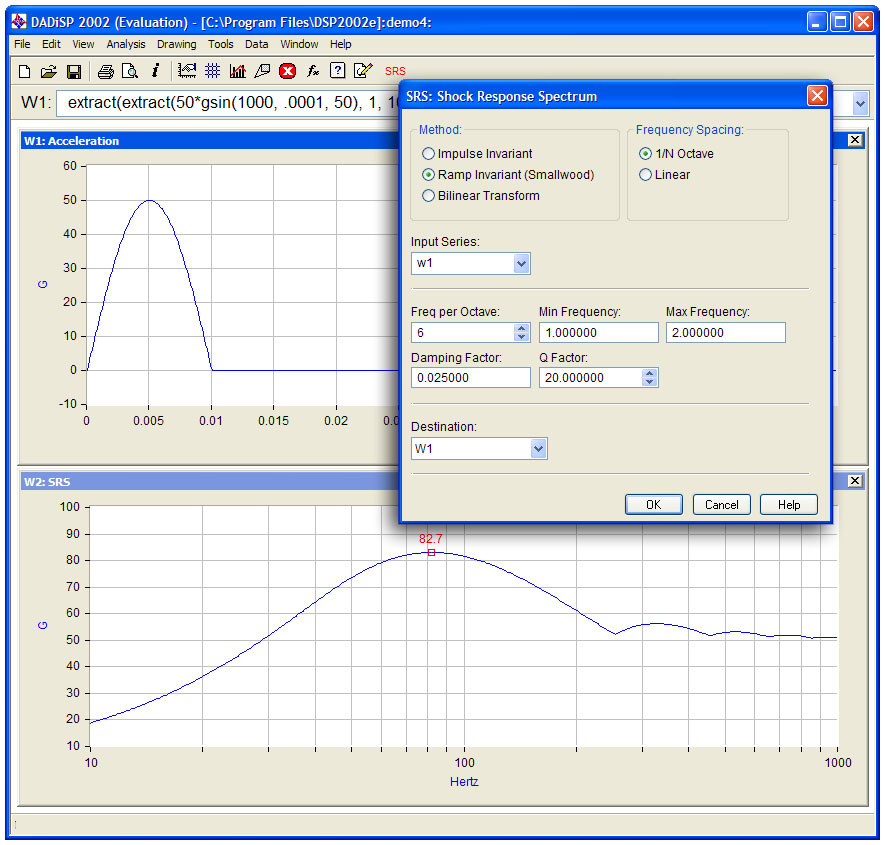

関心のある固有振動数のレンジは、幅広いSRSの結果を出すために、オクターブ、部分的なオクターブバンドあるいは線形バンドから指定することができます。オクターブバンドおよび1/N部分的なオクターブバンドは、広い固有振動数レンジでSRS情報を供給します。線形バンドの周波数レンジは、狭帯域周波数に対して高解像度のSRS結果出すのに使われます。SRSは、一度計算されると、線形、ログ、あるいはログーログ軸でプロットできます。

SRSモジュールは、DADiSPに完全に統合されます

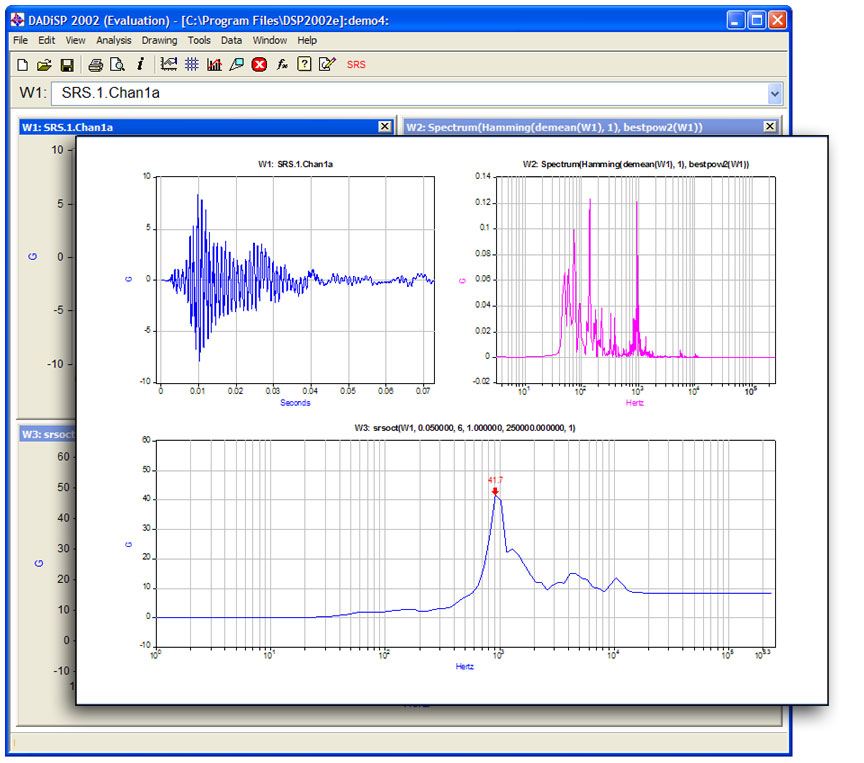

SRSモジュールは、衝撃応答解析、その表示、および処理環境を提供するために、DADiSPに完全に統合されます。SRSモジュールのユーザインターフェースは、対話形式で、変数リストまたは数式を記憶する必要がありません。さらに、前のSRS計算も迅速に再現できます。SRSの結果は、DADiSPのウィンドウに自動的に表示され、DADiSPあるいは他のプログラムによってさらに処理をするために保存することができます。
