Unit/CRF 解析例

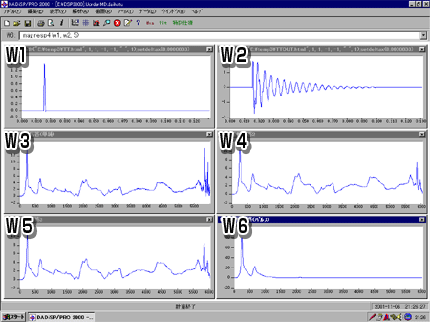

1. 振幅応答、位相応答、コヒーレンスについて

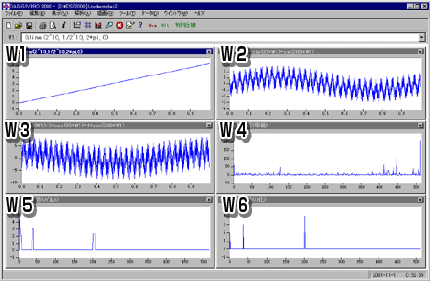

次のグラフは、ｗ１のスペクトル状の入力信号、ｗ２が出力信号単純にスペクトラムを取って各周波数成分ごとに比を取ればｗ３のグラフになります。しかし、少し工夫すればｗ６の様なきれいなグラフが得られます。

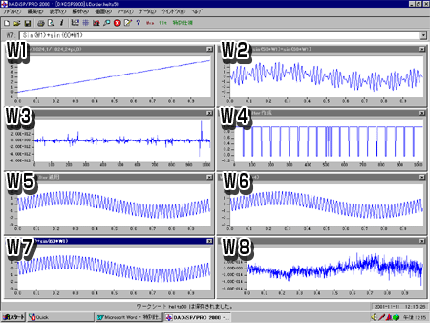

次は、特定の周波数成分しか持たない波についての入出力です。 単純に、スペクトラムの比をとれば、ｗ４のようになります。しかし、ｗ６のように、必要な周波数成分だけを表示することも可能です。

入出力の各周波数成分ごとの位相差についても同様です。

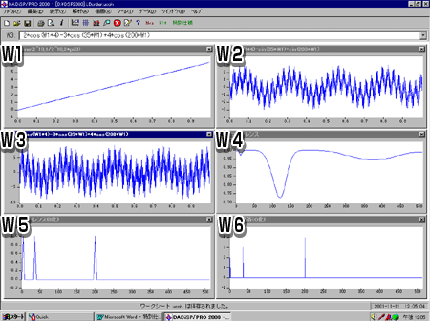

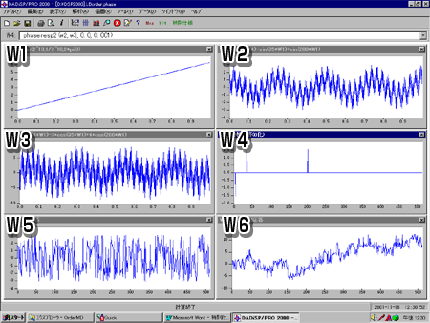

単純にFFTの商をとり偏角を求めると ｗ５の様になりますが、
ｗ４では必要な部分だけがきれいに表示されています。

コヒーレンスの計算もｗ４とｗ５を比較すれば、その効果は明らかです。

2. フィルタ

電源からの雑音は５０Ｈｚ(６０Ｈｚ)の波と、その高調波からできています。
特定の周波数の波とその高調波を取り除くフィルタを作りました。

Unit/C.R.Fの概要
